TALLER DE HIGIENE Y SEGURIDAD INDUSTRIAL

Diseñado para cumplir con los objetivos de formar profesionales con la capacidad para manejar las diferentes herramientas necesarias, para la seguridad en las operaciones y el uso adecuado del equipo de protección personal. Evaluando el marco conceptual y operativo que sustenta la prevención de riesgos de trabajo, centrado en el bienestar de los trabajadores y el desarrollo integral de las organizaciones. Adaptando y manteniendo los procesos en una mejora continua de acuerdo con las necesidades tecnológicas, bajo un enfoque humano y así tener la perspectiva respecto al costo-beneficio que implican la frecuencia, gravedad y siniestralidad que conllevan los riesgos de trabajo en las organizaciones, pudiendo gestionar el establecimiento de la implementación de programas de seguridad e higiene en los centros de trabajo, proponiendo medidas preventivas y/o correctivas para su respectiva solución.

Las herramientas propuestas en este taller permiten a los alumnos descubrir y actuar, a través de situaciones variadas y diversas, con objeto de familiarizarse de manera práctica con objetos, fenómenos, y conceptos científicos y técnicos. El papel de las herramientas consiste en ayudar a los profesores a poner en situación a los alumnos, favoreciendo el diálogo y la reflexión, para que se planteen cuestiones y sean capaces de resolver problemas, con objeto de que los conceptos teóricos tomen “sentido”, etapa imprescindible para el aprendizaje.

CARRERAS CONSIDERADAS:

• Industrial
• Mecánica
• Gestión Empresarial
• Producción Industrial
• Mantenimiento Industrial
• Seguridad e Higiene
• Protección Civil

Temas cubiertos:

• Programa de las 5´s
• OHSAS (Occupational Health and Safety Assessment Series)
• Riesgos mecánicos
• Riesgos eléctricos
• Equipo de protección personal
• Brigadas de emergencia
• Brigadas de primeros auxilios
• Riesgos industriales para la salud (riesgos físicos)
• Ruido industrial
• Vibración
• Iluminación
• Temperaturas
• Control del ambiente
• Medicina ocupacional y enfermedades de trabajo
• Protección civil
• Programas de mejora continua

SOPORTES PEDAGÓGICOS BÁSICOS

MEJORA DE LA CALIDAD METODOLOGÍA DE LAS 5 s

Experiencia en la que los participantes conducen un proyecto 5S en condiciones cercanas a la realidad.  Ellos aprenden lo que es el enfoque 5S, como aplicarlo en el campo, y la forma de extenderlo a la organización del trabajo en general.

• Conduce naturalmente al cambio de comportamiento de los participantes.
• Permite al participante adquirir nuevas habilidades técnicas y de comportamiento a través del diálogo y el consenso.
• Los participantes se sienten más eficaces en el método de resolución de problemas.

MEJORA CONTINUA CON EL AUTOCONTROL

La experiencia induce los participantes a cambiar una situación clásica con una inspección final, por una situación con auto-control en una empresa dedicada a la fabricación en serie; este cambio se produce después de modificar los puestos de trabajo y de establecer la documentación necesaria.

Se basa en la definición de las reglas de trabajo y el uso de procedimientos de control y plantillas, también en la participación de todos en la definición e implementación de nuevos métodos.

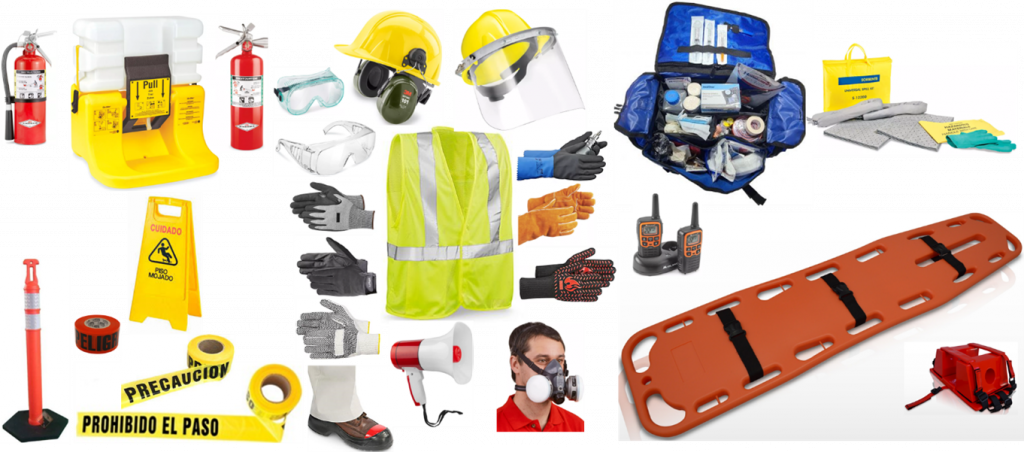

EQUIPO DE PROTECCIÓN PERSONAL Y PARA LA FORMACIÓN DE BRIGADAS DE EMERGENCIA

• CHALECOS DE SEGURIDAD DE ALTA VISIBILIDAD CLASE 2
• BOTIQUIN EQUIPADO PARA SOPORTE VITAL BASICO TRAUMA 1
• ESTACIÓN LAVAOJOS MÓVIL
• CASCOS DE SEGURIDAD
• JUEGOS DE OREJERAS PARA CASCO
• CARETA PARA CASCO
• CAMILLA RÍGIDA
• INMOVILIZADOR DE CRÁNEO TERMOSELLADO
• GOGGLES DE SEGURIDAD
• LENTES PARA VISITANTES
• GUANTES RESISTENTES A CORTES
• GUANTES UTILITARIOS
• GUANTES DE ALMACÉN TEJIDOS CON PUNTOS DE PVC
• GUANTES DE NEOPRENO RESISTENTES A QUÍMICOS
• GUANTES PARA SOLDAR
• GUANTES RESISTENTES AL CALOR
• MEGAFONO PARA BRIGADISTAS
• EXTINTOR CLASE ABC RECARGABLE
• EXTINTOR DE DIÓXIDO DE CARBONO RECARGABLE
• HALOTRON EXTINTOR
• POSTES DELIMITADORES
• CINTA DELIMITADORA PROHIBIDO EL PASO
• CINTA DELIMITADORA PELIGRO
• CINTA DELIMITADORA PRECAUCION
• INDICADOR DE PISO MOJADO
• PROTECTORES DE DEDOS DEL PIE
• RESPIRADORES DE MEDIA CARA
• KIT UNIVERSAL PARA DERRAMES EN BOLSA
• FAJA UNIVERSAL
• Señalamientos De Seguridad Indus/protección Civil
• RADIOS DE DOS VÍAS

ENTRENADORES EN PRIMEROS AUXILIOS PARA EL CUIDADO DE TRAUMATISMOS y ENTRENAMIENTO DE RCP

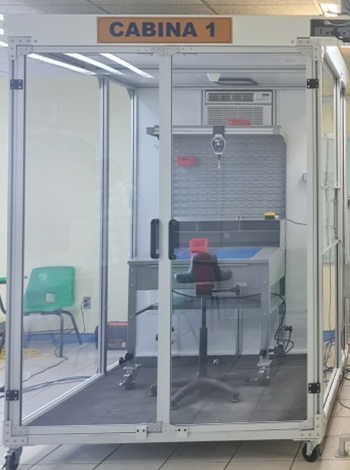

CABINA MULTIPROPÓSITO

La conexión eléctrica de la cabina requiere una toma: 1φ (L, N, T), 127V/15A. La conexión entre el centro de control y la cabina es tipo Plug-and-Play, lo que garantizará la movilidad de todo el sistema sin problemas de conexión. Esta movilidad permite poder colocar la cabina a resguardo, en un lugar del laboratorio para su espera de futuro uso, y ampliar así el espacio útil del local para otras actividades académicas.

Piso reforzado antifatiga de uso industrial.

Puerta amplia para acceso de personas con silla de ruedas, con sistema de cerrado que evita el uso de chapas y cierres permanentes que disminuyan la seguridad física del usuario.

Dos ventanas (una en cada lado) con cierre abatible y de apertura ajustable para recepción y transferencia de producto.

Cámara documental interna móvil con opción:

1. Vista a vuelo de pájaro, para poder hacer énfasis en la observación del proceso de trabajo u observación de la ergonomía del espacio para del usuario.
2. Vista al operador, para la observación de respuestas psicológicas debidas al estrés laboral.

Adicionalmente, la cabina se suministra con una cámara externa montada en trípode para complementar video e imágenes a detalle en cada cabina o del conjunto y así, con ambas cámaras (interna y externa) llevar a cabo estudios antropométricos con fotogrametría, y secuencias de video.

La cabina cuenta con un área interior libre de objetos de 2.28m² para la prueba del diseño y estudio ergonómico de una estación de trabajo que, siendo móvil, podrá introducirse o sacarse fácilmente de ella. Adicionalmente, en la cabina podrán llevarse a cabo otras actividades para el estudio y condiciones del espacio del trabajo. La movilidad y modularidad de las cabinas permite acoplar ambas para formar un espacio de trabajo ampliado que permitirá realizar experiencias de traslado y carga de materiales o del análisis del ambiente de trabajo.

ESTUDIO DE LA ERGONOMÍA

El diseño de la cabina permite entender la relación entre ergonomía ambiental Vs productividad y respuestas fisiológicas del operador, así como llevar la medición y análisis de movimientos y medidas antropométricas en diferentes condiciones de trabajo, en diversas posiciones y condiciones físicas del individuo. Gracias a que el interior de la cabina es visiblemente accesible a través de sus paredes trasparentes, se pueden llevar a cabo los estudios de antropometría, biomecánica y ergonomía solicitadas en programas de estudio vigentes.

MEDICIONES ANTROPOMÉTRICAS:

La propuesta incluye un paquete de herramientas apropiadas de acuerdo con las Normas Internacionales para la Valoración Antropométrica para llevar a bo mediciones tanto en laboratorio como en campo, en base a metodologías y técnicas adecuadas, lo que permitirá que la institución pueda llevas a cabo estudios ampliados fuera del laboratorio.

• BÁSCULA
• ANALIZADOR DE COMPOSICIÓN CORPORAL TOTAL
• ESTADÍMETRO
• ANTROPÓMETRO DIÁMETROS ÓSEOS GRANDES
• ANTROPÓMETRO PARA DIÁMETROS ÓSEOS PEQUEÑOS
• PLICÓMETRO
• CINTA ANTROPOMÉTRICA
• BANCO ANTROPOMETRICO
• LÁPIZ DERMOGRÁFICO
• PANTALLA DE AISLAMIENTO

ESTUDIO DEL ESPACIO DE TRABAJO PARA PRODUCCIÓN

Para llevar a cabo el estudio de tiempos y movimientos, así como el análisis tanto operativo como ergonómico de un puesto de trabajo durante prácticas de procesos y métodos, la cabina simula diferentes condiciones ambientales que se podrán presentar durante los procesos de producción. Cuenta con los elementos necesarios para establecer condiciones ambientales controladas desde Centro de Control enlazado a la cabina, que permite al profesor, determinar las características de operación y adquisición de datos de manera sencilla e intuitiva.

Desde el centro de control que se encuentra en la estación del profesor se manipulan los siguientes parámetros ambientales:

• Iluminación
  • luz fría, neutra y cálida con control lumínico de intensidad, efecto de luz estroboscópica y Flash.
  • Luz a color, basado en síntesis aditiva para generar al menos 16 colores, con control lumínico de intensidad, efecto de luz estroboscópica y Flash, para el estudio de los efectos del color en procesos visuales.
• Sistema de generación de sonidos, con control de volumen, con el fin de insertar el agente ruido en la cabina y llevar a cabo el estudio de sus efectos en el trabajo y la producción.
  • Audio ambiental al interior la cabina con galería de al menos 19 sonidos y tonos para la simulación de pérdida de audición.
  • Galería de al menos 14 sonidos típicos ambientales y de la industria,
• Climatización para generar a su interior:
  •  Frio. Con sistema de recolección de condensados
  • Calor. Con sistema de control por variación a pasos.
• Sistema de extracción de aire.
• Sistema de ventilación.
• Sistema de generación de humedad para alterar esta condición en la cabina.
• Sistema de des-humidificación del ambiente interior de la cabina. Con sistema de recolección de condensados
• Sistema de generación de humo no tóxico para poder inyectarlo de manera controlada al anterior de la cabina y afectar el ambiente de trabajo.
• Sistema de vibración para observar los efectos de este fenómeno en el desempeño del usuario.
• Sistema inteligente de notificación de niveles críticos en los depósitos de líquidos requeridos para la operación de la cabina.

La cabina dispondrá de un sistema de sensores que registrarán las variaciones de los parámetros ambientales controlados y que podrán ser medidos desde el centro del control del profesor para llevar a cabo un análisis de estos y poder establecer elementos que permitirán implementar medidas de trabajo adecuadas y mejorar las condiciones a las necesidades de los procesos de producción requeridos.

Adicionalmente se suministrará de un conjunto de equipos de monitoreo que registrarán las variaciones de los signos vitales del usuario.

Sensores para Mediciones Ambientales

• Iluminación Ambiental,
• Indicador de color en cabina,
• Temperatura ambiente
• Humedad,
• Sonido,
• Vibración,
• Calidad del aire CO2,
• Oxígeno en el aire
• Luz UV,
• Humo.

Sensores para Medición de signos vitales:

• 1 presión arterial,
• 1 temperatura corporal,
• 1 pulso cardiaco,
• 1 oxígeno en sangre,

ESTACION DE TRABAJO INDUSTRIAL PARA DISEÑO ERGONÓMICO

Estación de uso industrial, en la cual se podrán modificar los elementos que la conforman para establecer una estación acorde al trabajo productivo que se quiera desarrollar, pudiendo evaluar en cada diseño los riesgos para el usuario y el proceso, aplicar los métodos de evaluación ergonómica, métodos para la identificación, prevención de los desórdenes musculoesqueléticos debidos a traumas acumulados.

El diseño de la estación de trabajo permite estudiarlade manera aislada, o bien, integrarla a un espacio de producción dentro o fuera de la cabina gracias a su sistema de movilidad con frenado para evitar movimientos involuntarios.

Para su diseño, la estación de trabajo contará con equipamiento intercambiable para llevar a cabo mejoraras en su ergonomía:

• Tapete de uso rudo para protección de la mesa de trabajo
• Ajustable en altura,
• Sistema magnético de iluminación LED directa en la estación,
• Panel de rejillas para contenedores,
• Panel perforado porta herramientas,
• Compartimiento de herramientas,
• Contactos eléctricos,
• 9 gavetas (bines de almacenamiento) plásticas en tres colores y tres tamaños, apilables y para colocar en el panel de rejillas para contenedores
• Indicador de altura de la mesa
• Banco de trabajo industrial antifatiga con diseño ergonómico, acojinamiento en poliuretano de alta resiliencia, Elevación Neumática con pistón neumático extralargo, Base de 5 puntas nylon reforzado con cinturón de acero. Mecanismo Antifatiga con reclina miento y perilla de fijación de la inclinación del asiento.
• Paquete de 6 elementos y herramientas para la realización de ensambles de productos comerciales adecuados para fines didácticos y para la realización de experiencias.

Con el apoyo de las cámaras de video de la cabina (interna y externa) y de los softwares de grabación y para análisis del vídeo e imágenes, que se controlan desde la estación del profesor, podrá llevarse a cabo la fotogrametría y captura de secuencias de video para realizar el análisis y estudio biomecánico, antropométrico y ergonómico de un usuario haciendo uso de la estación de trabajo, y así, adecuar el espacio y colocación de insumos y herramientas para mejorar la productividad.

MATERIAL INFORMÁTICO DE APOYO PARA EL ESTUDIO Y ANÁLISIS DE LA ERGONOMÍA Y DEL ESPACIO DE TRABAJO

• Método RULA: analiza la relación entre exposición a determinadas posturas, fuerzas y actividad muscular y la aparición de lesiones a nivel de extremidades superiores.
• Método REBA: análisis de la postura de trabajo
• Método NIOSH: evaluación de tareas simples de levantamiento manual de cargas.
• Método OWAS: evaluación de posturas forzadas de espalda, brazos y piernas.
• Método OCRA: evalúa la exposición al riesgo de trastornos músculo esqueléticos de las extremidades superiores.
• Método QEC: evalúa trastornos músculo esqueléticos
• TEST: Estrés y satisfacción laboral (IMSS)

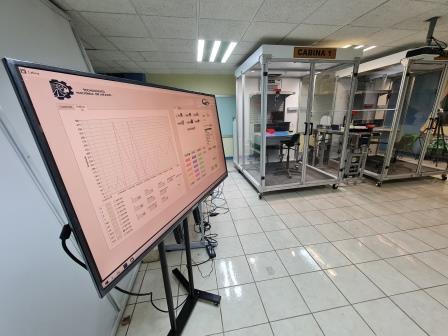

ESTACIÓN DEL PROFESOR

Estación de trabajo del profesor donde se podrán manipular todas las variables ambientales de operación de las cabinas, adquirir los datos de la sensórica de ellas y el control de vídeo de manera remota. Asimismo, podrá exponer a la clase la información y reproducir la documentación requerida.

Software para control 4.0 de la cabina. Permite el control de los parámetros ambientales de la cabina y la recolección de datos de los sensores instalados en tiempo real. Su operación es de manera intuitiva, presenta simultáneamente las mediciones de los sensores ambientales en forma de gráficas y medidores. Los registros de datos adquiridos por los sensores podrán ser exportados para ser manipulados en una hoja de cálculo.

Software de adquisición de video. Para el control de las cámaras y grabado digital de imágenes y video. Generará archivos en formato que el programa para análisis del video e imágenes para que, así como los alumnos puedan manipular y editar directamente sin necesidad de conversión.

Software para análisis del vídeo e imágenes. Permite llevar a cabo la anotación de los resultados de información y análisis del video e imágenes adquiridos por las cámaras de las cabinas. Para el análisis de los movimientos y estudio de posibles problemas musculo esqueléticos ocasionados por malas posturas, movimientos, etc., mejoras de tiempos y movimientos y mejora funcional en la estación de trabajo.

Manual Teórico- Práctico

Incluye el uso de los elementos del laboratorio, experiencia de ergonomía, antropometría y procesos de producción. Se contemplan al menos 30 experiencias. Entre otros, los siguientes temas:

•            Evaluación de riesgos por método
•            Métodos de evaluación ergonómica: EWA
•            Métodos para la identificación y prevención de los desórdenes musculo esqueléticos: RULA, REBA, OWAS, QEC, OCRA
•            Percentiles
•            Evaluación global del puesto de trabajo
•            Diseño del lugar de trabajo
•            Estudio de métodos y Mediciones de trabajo
•            Ergonomía
•            Antropometría
•            Control estadístico de proceso
•            Higiene industrial

• Diseño del área de Trabajo
• Normas de Seguridad e Higiene en el diseño del área de trabajo.
• Aplicación de la ergonomía ocupacional del área de trabajo.
• Aplicación de condiciones físicas del área de trabajo.
• Métodos de análisis ergonómicos

TABLERO DE ENTRENAMIENTO PARA EL ETIQUETADO Y CANDADEO ELÉCTRICO, HIDRÁULICO Y NEUMÁTICO.

Panel de entrenamiento para el conocimiento y buen uso del bloqueo y etiquetado de las diversas técnicas de desenergización y protección de equipos, maquinaria o procesos para que no se vuelva a activar la energía peligrosa durante el servicio o la reparación.

Se considera la normativa de bloqueo y etiquetado de OSHA (Administración de Salud y Seguridad Ocupacional de los Estados Unidos) para ayudar a proteger a los trabajadores que dan mantenimiento rutinario al equipo en el lugar de trabajo.

Conformado por un panel donde se encuentran montados los elementos industriales típicos de un Sistema eléctrico, Sistema neumático y Sistema hidráulico que son considerados para el bloqueo durante las maniobras de mantenimiento industrial.

Set de dispositivos de bloqueo, etiquetado y señalización / Eléctrico

Set de dispositivos de bloqueo, etiquetado y señalización / Hidráulico-neumático

Este tablero se ha diseñado para ser montado en la Estación de trabajo industrial.
