CABINAS ERGONÓMICAS Y DE PROCESOS

La conexión eléctrica de cada cabina requiere una toma: 1φ (L,N,T), 127V/15A. La conexión entre el centro de control y las cabinas es tipo Plug-and-Play, lo que garantizará la movilidad de todo el sistema sin problemas de conexión. Esta movilidad permite poder colocar las cabinas juntas y a resguardo, en un lugar del laboratorio para su espera de futuro uso, y ampliar así el espacio útil del local para otras actividades académicas.

• Piso reforzado antifatiga de uso industrial.
• Puerta amplia para acceso de personas con silla de ruedas, con sistema de cerrado que evita el uso de chapas y cierres permanentes que disminuyan la seguridad física del usuario.
• Dos ventanas (una en cada lado) con cierre abatible y de apertura ajustable para recepción y transferencia de producto.
• Tomas de alimentación eléctrica al interior y exterior de la cabina.
• Cámara documental interna móvil con opción 1 de vista a vuelo de pájaro, para poder hacer énfasis en la observación del proceso de trabajo u observación de la ergonomía del espacio para del usuario, y opción 2 de vista al operador, para la observación de respuestas debidas al estrés laboral   Resultado de imagen para nuevo.
• Adicionalmente, cada cabina se suministra con una cámara externa montada en trípode para complementar video e imágenes a detalle en cada cabina o del conjunto y así, con ambas cámaras (interna y externa) llevar a cabo estudios antropométricos con fotogrametría, y secuencias de video.
• Adicionalmente, cada cabina se suministra con una cámara externa montada en trípode para complementar video e imágenes a detalle en cada cabina o del conjunto y así, con ambas cámaras (interna y externa) llevar a cabo estudios antropométricos con fotogrametría, y secuencias de video.
• Mesa externa de apoyo a la cabina integrada.

Cabina protegida por un centro de carga de seguridad para protección eléctrica de todos sus sistemas

La cabina cuenta con un área interior libre de objetos de 2.28m² para la prueba del diseño y estudio ergonómico de una estación de trabajo que, siendo móvil, podrá introducirse o sacarse fácilmente de ella. Adicionalmente, en la cabina podrán llevarse a cabo otras actividades para el estudio y condiciones del espacio del trabajo. La movilidad y modularidad de las cabinas permite acoplar ambas para formar un espacio de trabajo ampliado que permitirá realizar experiencias de traslado y carga de materiales o del análisis del ambiente de trabajo.

ESTUDIO DE LA ERGONOMÍA

El diseño de la cabina permitirá llevar la medición y análisis de movimientos y medidas antropométricas en diferentes condiciones de trabajo, en diversas posiciones y condiciones físicas del individuo a analizar gracias a que el interior de la cabina pueda ser visiblemente accesible a través de sus paredes trasparentes, y así llevar a cabo los estudios de antropometría, biomecánica, ergonomía y de investigación solicitadas en programas de estudio.

 MEDICIONES ANTROPOMÉTRICAS:

La propuesta incluye un paquete de herramientas apropiadas de acuerdo a las Normas Internacionales para la Valoración Antropométrica y biomecánica  humana. Para llevar a cabo mediciones tanto en laboratorio como en campo en base a metodologías y técnicas adecuadas, lo que permitirá que la institución elaborar estudios ampliados fuera del laboratorio.

• BÁSCULA CON ESTADÍMETRO

• ANTROPÓMETRO DIÁMETROS ÓSEOS GRANDES

• ANTROPÓMETRO PARA DIÁMETROS ÓSEOS PEQUEÑOS

• PLICÓMETRO

• CINTA ANTROPOMÉTRICA

• BANCO ANTROPOMETRICO reforzado para realizar las medidas antropométricas necesarias en especial del programa ó protocolo ISAK, agarraderas laterales para colocarlo ó moverlo a diferentes lugares en el área de consulta según se necesite a la hora de realizar la valoración. Tamaño estándar de 50x40x30cm Largo x Alto x Ancho.

• LÁPIZ DERMOGRÁFICO para señalar los puntos anatómicos y marcas donde se cogerán los diferentes pliegues.

• PANTALLA DE AISLAMIENTO de tres hojas para crear un espacio de privacidad para cambio de ropa de la persona a realizar medidas antropométricas.

El conjunto incluye adicionalmente para cada cabina una cámara externa montada en trípode para complementar video e imágenes a detalle en cada cabina o del conjunto y llevar a cabo estudios antropométricos, de fotogrametría, biomecánica, cinematogramas y estudio del trabajo  en base a técnicas propuestas por la Oficina Internacional del Trabajo.

BANDAS TRANSPORTADORAS MODULARES:

Dos bandas modulares de 1.45Cm de largo x 25Cm de ancho.

• Permiten llevar a cabo diseños de:

• Doble circuito,

• Loop,

• Usarlas de manera independiente

• Montar una banda lineal de 3m de largo.

Los diseños pueden realizarse de manera sencilla con sistemas de fijación rápido, así como accesorios requeridos de ensamble rápido para cada caso.

Cada banda incluirá:

• Ajuste de altura.

• Velocidad regulada independiente

• Tope neumático para detener producto

• Sistema de pasa banda neumática

• Botón de paro de emergencia

• Compresor incluido

ESTUDIO DEL ESPACIO DE TRABAJO PARA PRODUCCIÓN

Para llevar a cabo el estudio de tiempos y movimientos  así como el análisis tanto operativo como ergonómico de un puesto de trabajo durante prácticas de procesos y métodos, la cabina simula diferentes condiciones ambientales que se podrán presentar durante los procesos de producción. Cuenta con los elementos necesarios para establecer condiciones ambientales controladas desde Centro de Control enlazado a la cabina, que permite al profesor, determinar las características de operación y adquisición de datos de manera sencilla e intuitiva.

Desde el centro de control que se encuentra en la estación del profesor se manipulan los siguientes parámetros ambientales:

• Iluminación

o   luz fría, neutra y cálida con control lumínico de intensidad, efecto de luz estroboscópica y Flash. Resultado de imagen para nuevo

o   Sistema de luz a color basado en síntesis aditiva, con control lumínico de colores e intensidad, efecto de luz estroboscópica y Flash, para el estudio de los efectos del color en procesos visuales. Resultado de imagen para nuevo

• Sistema de generación de sonidos con control de volumen, con el fin de insertar el agente ruido en la cabina y llevar a cabo el estudio de sus efectos en el trabajo y la producción.  Resultado de imagen para nuevo

o  Audio ambiental al interior la cabina con galería de al menos 19 sonidos y tonos para la simulación problemas de audición. Resultado de imagen para nuevo

o   Galería de al menos 14 sonidos típicos ambientales y de la industria, Resultado de imagen para nuevo

• Climatización para generar a su interior:

o    frio

o   Calor. Con sistema de control por variación a pasos.Resultado de imagen para nuevo

• Sistema de extracción de aire.

• Sistema de ventilación.

• Sistema de generación de humedad para alterar esta condición en la cabina.

• Sistema de des-humidificación del ambiente interior de la cabina.

• Sistema de generación de humo no tóxico para poder inyectarlo de manera controlada al anterior de la cabina y afectar el ambiente de trabajo.

• Sistema de vibración para observar los efectos de este fenómeno en el desempeño del usuario.

• Sistema inteligente de notificación de niveles críticos en los depósitos de líquidos requeridos para la operación de la cabina

La cabina dispondrá de un sistema de sensores que registrarán las variaciones de los parámetros ambientales controlados que podrán ser medidos desde el centro del control del profesor para llevar a cabo un análisis de los mismos y poder establecer elementos que permitirán implementar medidas de trabajo adecuadas y mejorar las condiciones de trabajo a las necesidades de los procesos de producción requeridos.

 Sensores para Mediciones Ambientales

• Iluminación Ambiental
• Indicador de color en cabina, Resultado de imagen para detector de colores
• Temperatura ambiente
• Sonido
• Vibración
• Calidad del aire CO2,  Resultado de imagen para nuevo
• Oxígeno en el aire
• Luz UV
• Humo

 Adicionalmente se suministrará de un conjunto de equipos de monitoreo que registrarán las variaciones de los signos vitales del usuario.

1 Presión arterial

1 Temperatura corporal

1 Pulso cardiaco

1 Oxígeno en sangre

DISEÑO DE ESTACION DE TRABAJO

Estación de uso industrial, en la cual se podrán modificar los elementos que la conforman para establecer una estación acorde al trabajo productivo que se quiera desarrollar, pudiendo evaluar en cada diseño los riesgos para el usuario y el proceso, aplicar los métodos de evaluación ergonómica, métodos para la identificación, prevención de los desórdenes músculo-esqueléticos y mejora de los tiempo y movimientos de una estación productiva. Esto permite estudiar a la propia estación de manera aislada, o bien integrarla a un espacio de producción dentro o fuera de la cabina gracias a su sistema de movilidad con sistema de frenado para evitar movimientos involuntarios.

Para su diseño, la estación de trabajo contará con equipamiento intercambiable para llevar a cabo mejoraras en su ergonomía:

·         Balancín de carga

·        Ajustable en altura

·         Porta herramientas,

·         Tapete de uso rudo para protección de a mesa de trabajo

·         Iluminación directa de estación,

·         Panel de rejillas para contenedores,

·         Compartimiento de herramientas,

·         Contactos eléctricos,

·         Gavetas plásticas de distintos tamaños para puesto de trabajo industrial,

·         Indicador de altura de la mesa

·         Banco de trabajo industrial antifatiga con diseño ergonómico, acojinamiento en poliuretano de alta resiliencia, Elevación Neumática con pistón neumático extralargo, Base de 5 puntas nylon reforzado con cinturón de acero. Mecanismo Antifatiga con reclina miento y perilla de fijación de la inclinación del asiento.

·         Paquete de 6 elementos y herramientas para la realización de ensambles de productos comerciales adecuados para fines didácticos y para la realización de experiencias.

·         Sistema de Intercomunicación inalámbrico para cabina. Con comunicación dúplex completa y modo de grupo, con ajuste de volumen.

Con el apoyo de las cámaras de video de la cabina (interna y externa) y de los softwares de grabación y para análisis del vídeo e imágenes, que se controlan desde la estación del profesor, podrá llevarse a cabo la fotogrametría y captura de secuencias de video para realizar el análisis y estudio biomecánico, antropométrico y ergonómico de un usuario haciendo uso de la estación de trabajo, y así, adecuar el espacio y colocación de insumos y herramientas para mejorar la productividad.

MATERIAL INFORMÁTICO DE APOYO PARA EL ESTUDIO Y ANÁLISIS DE LA ERGONOMÍA Y DEL ESPACIO DE TRABAJO

·         Método RULA: analiza la relación entre exposición a determinadas posturas, fuerzas y actividad muscular y la aparición de lesiones a nivel de extremidades superiores.

·         Método REBA: análisis de la postura de trabajo

·         Método NIOSH: evaluación de tareas simples de levantamiento manual de cargas.

·         Método OWAS: evaluación de posturas forzadas de espalda, brazos y piernas.

·         Método OCRA: evalúa la exposición al riesgo de trastornos músculo esqueléticos de las extremidades superiores.

·         Método QEC: evalúa trastornos músculo esqueléticos

·         TEST: Estrés y satisfacción laboral

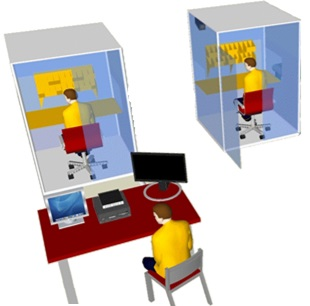

ESTACIÓN DEL PROFESOR

Mesa de trabajo del profesor donde se podrán manipular todas las variables ambientales de operación de las cabinas, adquirir los datos de la sensórica de ellas y el vídeo de manera remota. Asimismo podrá exponer a la clase la información y reproducir la documentación requerida.

 Esta estación estará conformada por:

1 mesa.

1 sillón.

1 Centro de control, adquisición de datos y centro de información digital del profesor.

1 Impresora

1 Pantalla con soporte móvil para mostrar al grupo los datos que defina el profesor mostrar al grupo

1 sistema de Intercomunicación inalámbrico del profesor. Con comunicación dúplex completa con cada cabina por separado y modo de llamada de grupo. Para hacer llamadas directamente sin pulsar el botón de conversación, a manos libres, con ajuste de volumen.

 Con él software de control de cabinas, se lleva a cabo todo el control de las cabinas sin necesidad de controles externos adicionales.  El profesor opera y monitorea las cabinas sin distracción ni aviso a los usuarios que trabajan en su interior y de manera independiente para cada cabina.

Toda la información en el monitor de la estación de profesor podrá ser exhibida al grupo por medio de la pantalla plana.

MODALIDAD 4.0

El diseño técnico de las cabinas y la estación del profesor permitirán que, si hay conexión a internet, se pueda a distancia (fuera de las instalaciones donde se ubican las cabinas) el control de todas las funcionalidades, así como la visualización de los datos de los sensores y video adquirido durante las experiencias realizadas, permitiendo que los alumnos puedan tener toda la información de la práctica para su posterior análisis.

 El software de control, adquisición de datos, material informático de apoyo y el manual digital, podrán ser actualizados a distancia por el fabricante por alguna mejora técnica, de información o agregado de nuevas prácticas.

Software de adquisición de video. Para el control de las cámaras y grabado digital de imágenes y video. Generará archivos en formato que el programa para análisis del video e imágenes, así como los alumnos, puedan manipular y editar directamente sin necesidad de conversión.

Software para análisis del vídeo e imágenes. Permite llevar a cabo la anotación de los resultados de información y análisis del video e imágenes adquiridos por las cámaras de las cabinas. Para el análisis de los movimientos y estudio de posibles problemas musculo esqueléticos ocasionados por malas posturas, movimientos, etc., mejoras de tiempos y movimientos y mejora funcional en la estación de trabajo.

Características:

Cámara lenta – Reproducción entre el 1% y el 200% de la velocidad inicial o cuadro por cuadro.

Ampliación – Zoom directo, herramienta de lupa.

Representaciones de tiempo – Código de tiempo clásico (0: 00: 00: 00), Números de fotograma, milisegundos, otros.

Cámaras de alta velocidad – Ajuste de la visualización de la hora para que coincida con la sincronización de la acción.

Calidad de imagen – Auto-niveles, Contraste automático, Nitidez.

Imágenes clave y dibujos – Imágenes clave (tiempo, título, comentarios en texto enriquecido).

– Línea, flecha, cruz, ángulo, etiqueta.

Referencias observacionales – dibujos SVG, herramienta de imagen. Redes planas y Perspectivas.

Resumen – Resumen / imagen compuesta del vídeo.

Seguimiento – Seguimiento manual o semiautomático de objetos.

Medición

– Longitud de línea, ángulos, coordenadas de punto.

– Cronómetros.

– Estimación de velocidad y distancia de trayectoria en objetos rastreados.

Comparación

– Modo lado a lado.

– Sincronización en evento común.

– Superposición básica.

Exportar y compartir

Imágenes – Instantáneas individuales o exportación automatizada en secuencia.

Videos

– Guardar con o sin dibujos. Retenga la cámara lenta.

– MKV, AVI, MP4 (dependiendo de las opciones de exportación).

– Exportación dual para ahorrar análisis de comparación.

Datos de análisis – (KVA)

– Hoja de cálculo: ODF, MS-Excel XML, XHTML, texto simple.

Imágenes clave orientadas – Diaporama de imágenes clave.

– Tiempo de congelación en las imágenes clave.

Manuales de prácticas no limitativas ya que en la modalidad 4.0 se pueden ir ampliando

LOS TEMAS DE INICIO QUE SE ABORDAN EN EL MANUAL DE PRÁCTICAS SON:

 •          Estudio de métodos y Mediciones de trabajo

•          Ergonomía

Diseño ergonómico de estación de trabajo

·         Evaluación de riesgos

·         Método EWA

·         Análisis de posturas y movimientos del cuerpo

·         Percentiles

·         RULA/REBA/OWAS/QEC

·         Evaluación global del método de trabajo

·         Diseño del lugar de trabajo

·         Cálculo del Checlist OCRAN

•          Antropometría

•          Control estadístico de proceso

•          Higiene industrial

 Tiempos y Movimientos

Identificación de movimientos

Estudio de movimientos

Micromovimientos y macromovimientos

Estudio de tiempos

Tiempo estándar

Toma de tiempo por cronómetro

Método de lectura continuo

Método de vuelta a cero

Productividad

Estudio de métodos

Diagrama de procesos

Diagrama de procesos de la operación

Diagrama de procesos de flujo

Diagrama bimanual

Therblings

Muestreo del trabajo

7 herramientas de la calidad

Análisis de operaciones

Análisis de puestos

Tiempos predeterminados

MTM

MODAPTS

MOST

Diseño del trabajo manual

Diseño del área de Trabajo

Normas de Seguridad e Higiene en el diseño del área de trabajo.

Aplicación de la ergonomía ocupacional del área de trabajo.

Aplicación de condiciones físicas del área de trabajo.

Métodos de análisis ergonómicos

El suministro Incluye: Entrega en laboratorio del usuario, instalación, puesta en marcha y capacitación.

Estamos en condiciones de poder adaptar el diseño y fabricación de acuerdo a las especificaciones que el usuario desee tener, de igual forma podemos diseñar para que la totalidad de un proyecto sea adquirida en etapas o bien en función al presupuesto disponible.
