MESA ROTATORIA PARA PRODUCCIÓN 4.0

Mesa para la producción en serie que es configurable para permitir el trabajo de 3 hasta 8 personas simultáneamente en un proceso continuo de producción. La mesa puede girar en cualquier sentido de forma continua o intermitentemente, cada puesto contará con un sistema de registro de tiempo que puede ser configurable y un sistema de vídeo para grabación del proceso en las secciones de trabajo.

Las actividades de ensamble que se pueden efectuar en ella van desde operaciones manuales hasta el uso de herramientas variadas, ya que cada sección cuenta con salida eléctricas para su alimentación.

Diseñada para el estudio de métodos, tiempos y movimientos del trabajo, calificación del desempeño del operador, determinación de tiempos estándar, estudio de movimientos, muestreo de trabajo, estaciones de trabajo, antropometría en las estaciones de trabajo, balanceo de Líneas, kanban, poka yoke, modelos de producción, control de calidad.

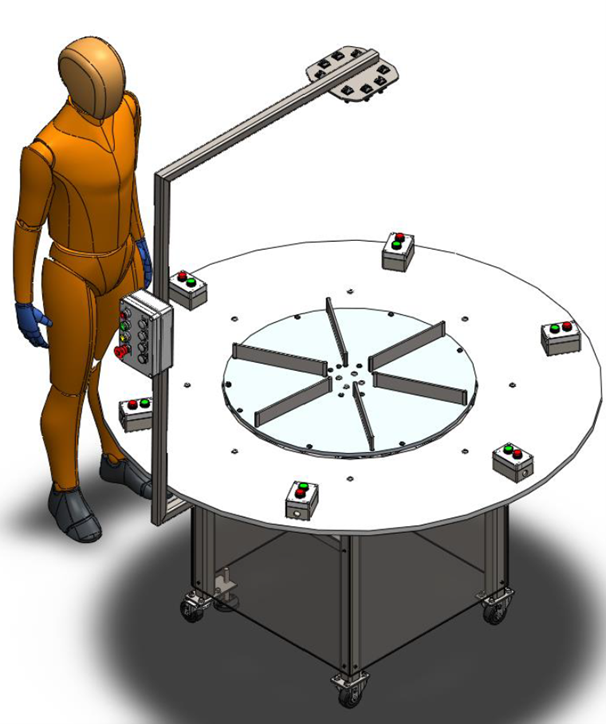

ESTRUCTURA

Bastidor de acero con soportes niveladores para el ajuste de altura de la mesa sobre el piso.

Estructura con ruedas para traslado y sistema de fijación por medio de niveladores para impedir movimientos involuntarios.

Diámetro del disco exterior: 185 Cm y acabado en fórmica.

Diámetro de disco Giratorio: 133 Cm

Voltaje de Alimentación: Monofásico 127/60Hz

Sentido de Giro del Disco central: horario/antihorario

Modos de Giro del Disco central: Continuo e intermitente

Velocidad variable de Rotación del Disco central

Sensor para detección del paso para las secciones programadas,

Sección de contenedores para manejo de material configurable desde 3 a 8 secciones.

Salida eléctrica de 127 VAC para cada estación.

PANEL DE CONTROL DE LA MESA QUE CONSTA DE:

Lámpara Indicadora del estado de operación de la mesa

Push button tipo hongo para “paro de emergencia”

Centro de control y comunicación con el puesto del profesor.

REGISTRO VISUAL

Conformado con 4 cámaras móviles que registrarán los movimientos a vuelo de pájaro de las estaciones para el apoyo al análisis de movimientos. Las cámaras podrán recolocarse a la altura del rostro de usuarios para la grabación de facciones de presión durante el trabajo.

SECCIONES DE TRABAJO Y MODOS DE OPERACIÓN

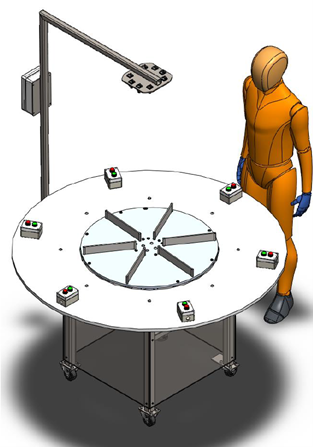

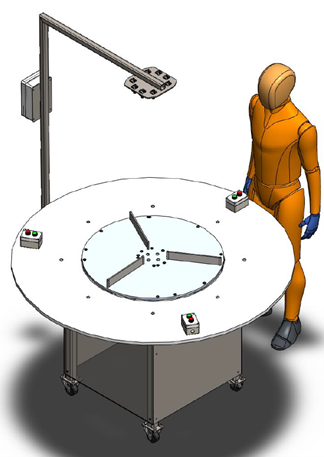

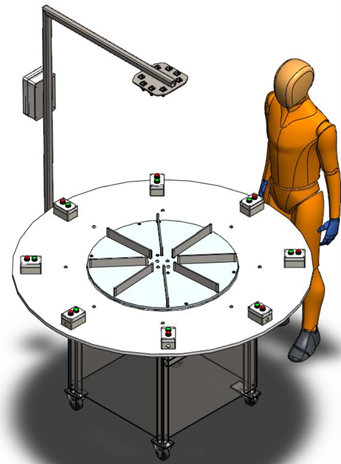

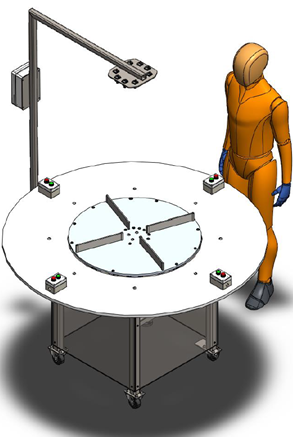

El diseño de la mesa giratoria permite llevar a cabo la configuración para que opere desde 3 hasta 8 secciones de trabajo.

MODULO MOVIL PARA REGISTRO DE TIEMPO

Cada sección contará con un módulo móvil para ser colocado en la posición más cómoda ergonómicamente para cada operador.

Cada módulo contiene un botón que el operador presionará cada que termine su actividad.

Tiempo de sección programable. El módulo contendrá un indicador luminoso de que el tiempo asignado para la estación se termina en x segundos programados.

Cronómetro interno de registro de tiempos de operador.

En modo de operación intermitente. Si el operador presiona el botón antes de que el temporizador llegue a su tiempo límite, el sistema de control verifica primero, antes de empezar a girar la mesa, que los demás operadores hayan presionado el botón antes de que el temporizador concluya; si es así, entonces la mesa gira de forma inmediata en cuanto se oprima el último botón; si no es así, entonces debe esperar a que todos los operadores hayan presionado el botón o se haya agotado el tiempo configurado.

Control del tiempo del temporizador del giro intermitente de la mesa central. Cada que la mesa central gire el temporizador programado iniciará su operación

ESTACIÓN DEL PROFESOR

Desde la estación del profesor se llevará a cabo la configuración, control y descarga de todos los registros de tiempos de los operarios y la grabación del vídeo.

Por medio de un software intuitivo se lleva a cabo todo el control de la mesa sin necesidad de controles externos adicionales.  El profesor opera y monitorea la mesa sin distracción a los usuarios que trabajan.

Desde la estación del profesor se configurará el número de secciones a operar y se programarán los módulos móviles para registro de tiempo de cada estación.

Se controlará la velocidad de desplazamiento de la mesa, contará con indicador de velocidad,

Se controlará el sentido de giro.

Se generará un reporte de datos y visual que podrá ser entregado en forma digital a los estudiantes para que puedan realizar el análisis y conocer los motivos de demoras y mejoras de los tiempos y movimientos en la producción.

La estación del profesor estará conformada por:

Centro de control, adquisición de datos y centro de información digital del profesor.

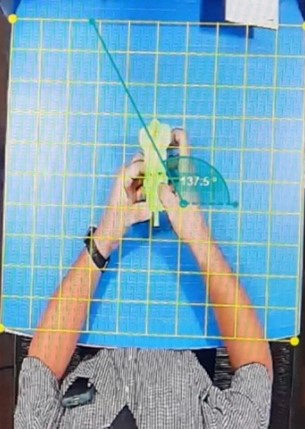

SOFTWARE PARA ANÁLISIS DEL VÍDEO E IMÁGENES

Características:

Utilidades para capturar, ralentizar, comparar, anotar y medir el movimiento en videos.

Cámara lenta

Llama la atención sobre algo usando el foco o las herramientas de lupa

Ampliación – Zoom directo.

Representaciones de tiempo

Cámaras de alta velocidad

Mide lapsos de tiempo usando el cronómetro y distancias y ángulos usando las herramientas de línea, ángulo y goniómetro.

Referencias observacionales – dibujos SVG, herramienta de imagen. Redes planas y Perspectivas.

Resumen – Resumen / imagen compuesta del vídeo.

Seguimiento – manual o semiautomático de objetos. Sigue la trayectoria de un solo punto.

Medición de ángulos, distancias y tiempos manualmente o uso del seguimiento semiautomático para seguir las trayectorias de los puntos en el video.

– Longitud de línea, ángulos, coordenadas de punto.

– Cronómetros.

– Estimación de velocidad y distancia de trayectoria en objetos rastreados.

MODALIDAD 4.0

El monitoreo y control podrá ser llevado a cabo a distancia, lo que podrá permitir el incorporar esta mesa a un entorno de ingeniería 4.0

Los datos y registros visuales adquiridos en cada experiencia podrán estar disponibles a los alumnos en formato digital para que puedan realizar sus propios análisis y propuesta de mejoras al proceso

INCLUYE:

• CABLES DE CONEXIÓN Plug-and-Play entre la mesa y la estación del profesor
• Paquete de 10 elementos y herramientas para la realización de ensambles de productos comerciales adecuados para fines didácticos y para la realización de experiencias.
• MANUALES DE OPERACION Y PRÁCTICAS
