ALMACÉN AUTOMÁTICO 4.0

     El almacén automático que ha sido diseñado para poder operar de manera aislada o en conjunto de transportadores, robots y personas para tener una celda de producción configurable.

•  Se basa en el desarrollo de actividades con elementos reales implementados en un modo didáctico y seguro para facilitar el proceso formativo del alumno.
• Ayuda a reducir significativamente los tiempos de aprendizaje en las actividades gracias a la fácil accesibilidad a los componentes.
• Posibilita trabajar al profesor en modo demostrativo y de manera aislada con los diferentes componentes y sistemas de aplicación de este equipo
• Permite desarrollar las capacidades de diagnóstico con herramientas profesionales y la reparación de los problemas.
• El alumno tendrá el panorama de saber implementar los componentes este equipo en la industria, como PLC, pantallas HMI, servomotores, sistemas electroneumáticos, transportadores y los diferentes sensores con los que cuenta el equipo.
• La optimización de su uso podrá ser programable para la definición de los diferentes receptáculos de materia prima y producto terminado

Carreras que apoya:

       Eléctrica, Electrónica, Robótica, Mantenimiento industrial, procesos de producción, Mecatrónica, Industrial, Logística y afines.

Funciones que se pueden realizar con en el equipo programación y operación de:

• PLC
• Pantalla HMI
• Variador de velocidad
• Servomotores
• Equipos electroneumáticos
• Transportadores
• Conexión de componentes externos como sensores, micros (no incluye materiales)

Características del equipo:

ALMACÉN DIDÁCTICO TIPO CARTESIANO:

Altura: 1,50 mm x 1,000 mm

Ancho: 250 mm.

• El sistema de polea y banda dentada se encargará de transmitir el movimiento en las dos guías de los ejes “Y y Z”.
• Sistema de limitadores sobre los ejes “Y” y “Z” y soporte para el sensor al inicio y final de carrera.
• Sistema neumático para la toma y entrega de la pieza mediante 2 movimientos: lineal y giratorio.
• Sistema motriz con servomotor acoplado a reductor planetario.
• Cadena porta cables, en los ejes “Y” y “Z”
• 3 niveles, 6 receptáculos por nivel (con opción a expansión)
• 20 pallets de 100mm x 100mm
• Almacén construido de perfil de aluminio con paredes y niveles de acrílico, con puertas de un solo lado, equipadas con 2 microswitchs para garantizar la seguridad de los estudiantes.
• 1 lote de piezas de trabajo”.

Tablero de control que incluye:

• CPU de la familia de PLC IQ-R, 40K steps (Un CPU (Unidad Central de Procesamiento) en el contexto de los sistemas de automatización industrial, como los controladores lógicos programables (PLC) es el componente principal que ejecuta el programa de control y gestiona las operaciones del sistema. El CPU es responsable de ejecutar las instrucciones del programa de usuario, que incluyen operaciones lógicas, matemáticas, de control y de comunicación.)
• Fuente de poder 100-200 VCA, 6.5 Amperes (Se utiliza para transformar un tipo de energía en otra necesaria para el correcto funcionamiento de nuestros dispositivos, de corriente alterna a corriente directa.)
• Servomotor 50 watts, 230VCA (servomecanismo de bucle cerrado que utiliza la retroalimentación de posición para controlar su velocidad de rotación y posición”. Así, un servomotor está diseñado para controlar el movimiento de su eje en cuanto a velocidad, aceleración, torque y posición.

HMI. Este modelo de alto rendimiento cuenta con capacidades de expansión para comunicaciones de red, en ella se desplegarán las fallas del equipo para hacer monitoreo y programación a distancia, además de admitir una unidad con opción inalámbrica

TRANSPORTADORES:

Altura: 900 mm x 1,200 mm

Ancho: 350 mm.

Transportador de banda de 1200 mm, con guías laterales para asegurar el transporte de todo tipo de mercancías que estén dentro de los pallets, esta opción permitirá poder armar o fabricar diferentes piezas solo tendrá que cambiar los componentes ya que los pallets los podrán transportar diferentes tipos de piezas. está hecho a partir de:

Transportador con bases en PTR, con banda plástica contará con una fotocelda para detectar el pallet y evitar que pase a otra banda u operación sin que el alumno le dé la indicación.

1 transportador con tablero de control

El sistema de los transportadores puede ser configurado para distintos procesos de acuerdo con la necesidad que se requiera.

MESAS DE TRABAJO:

Altura:1m

Superficie: 50 cm x 40 cm

Mesa de trabajo para completar las funciones en el proceso, con el objetivo de agilizar los procesos, permitirá colocar componentes de la operación, según se requiera, su estructura es cómoda y flexible para los alumnos. Su importancia radica en que proporciona un lugar adecuado y funcional para llevar a cabo actividades específicas de manera cómoda y organizada. La mesa de trabajo está diseñada para ofrecer una postura adecuada que disminuya la tensión en la espalda, cuello y muñecas. Esto favorece una mayor productividad y previene inconvenientes de salud asociados con el trabajo prolongado en una postura inadecuada.

INCLUYE:

• Manual de Operación
• Acabado de pintura electrostática
• Respaldos en electrónico
• Capacitación en el manejo del almacén y como fue programado para que el profesor y los alumnos puedan realizarle modificaciones.

Operación de los componentes de la celda 220V / 60Hz

NOTA:

       El usuario podrá adquirir uno o más componentes de acuerdos a sus necesidades

SERVICIOS ADICIONALES INCLUIDOS

Instalación y puesta en marcha (se deberá contar con las condiciones y servicios para tal fin por parte del cliente), los requerimientos son mínimos para simplificar la instalación.

Capacitación en el uso de los componentes del módulo y sus cuidados (20 horas)

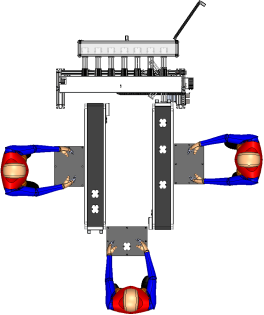

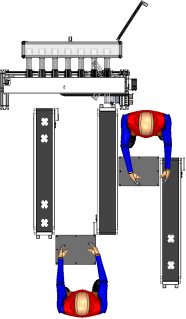

PROPUESTAS DE CONFIGURACIÓN DE UNA CELDA

       Todos los elementos que conforman la celda propuesta se han diseñado con un sistema de conexión Plug and Play que facilita la configuración de cualquiera de las configuraciones propuestas.

       Por ser una propuesta de diseño abierto y con componentes 100% comerciales, todos los componentes propuestos podrán trabajar con sistemas o componentes existentes en el laboratorio del usuario pudiendo elaborar configuraciones más completas y variadas.
